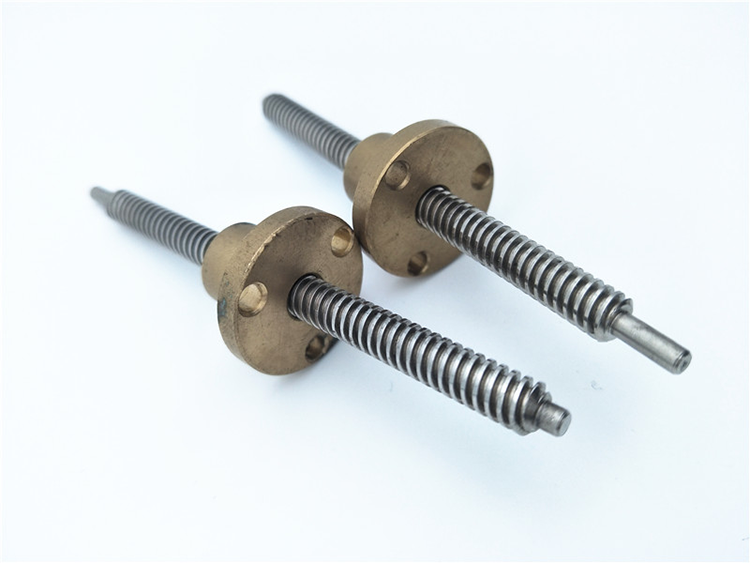

梯形絲杆螺杆

型             號：Tr6*3/2頭

同類其他型號：6*1,6*3,6.35*3*2頭,6.35*6.35*4頭，6.35*6.85*4頭，6*8*6頭 等可定製各種規格型號

材質/可做材質：絲杆：鐵/不鏽鋼，螺母：銅/尼龍

網絡優化資料：

蝸輪蝸杆傳動在齒輪傳動中運用比較普遍。齒輪齒條構成的健身運動副常見於齒輪傳動組織中，在室內空間產生90°交疊角健身運動，是機械加工製造中的關鍵零部件。微型梯形絲杆的齒型大，在鑽削時較難掌握，因為鑽削容量大，在銑削易造成震動而造成鋼件形變，假如數控刀片、鑽削量的挑選不科學則非常容易出現紮刀狀況。在生產加工雙頭渦杆時，因為頭數少，鑽削導程一般都並不大，數控刀片非常容易鑽削出恰當的幾何圖形視角，也可以確保渦杆齒距的準確性。而在銑削雙頭渦杆時，因為頭數的提升，導程在同樣的變位係數下也會隨頭數增加，且梯形絲杆定位螺旋式升角A也在擴大，在分頭生產加工時還會因數控刀片損壞和作業者的掌握情況導致齒距P的偏差增加。因此，以一件三頭渦杆的銑削加工工藝為例，詳細介紹用數控車床銑削雙頭渦杆的數控刀片和選用小托板分頭的生產加工方式，以僅供參考。

1銑削渦杆需要的主要參數及測算

圖1圖示為三頭渦杆，銑削時渦杆主要參數由變位係數M、齒數乙、齒型角a、分度圓直徑d、輪齒圓直徑da、導程角y等構成。

在具體銑削中還應測算出渦杆小路處的螺旋式升角，圖1中的小路升角tanA（小）=ZxM/dn=3×5/32；tanA（中）=ZxM/d，=3x5/44。由此可見，渦杆的小路螺旋式升角與中徑的螺旋式升角的尺寸是一致的，換句話說，同一渦杆在軸頸的不同之處上，直徑越小，螺旋式升角越大。因而，在斷削數控刀片的那時候，為確保數控刀片的鑽削後角必須一個自變量後角。
